پی ال سی S7-400 زیمنس

پی ال سی S7-400 زیمنس یکی از پیشرفته‌ترین محصولات زیمنس در حوزه‌ی اتوماسیون صنعتی است. این سری از PLCها به‌عنوان مغز متفکر سیستم‌های پیچیده طراحی شده‌اند و در پروژه‌هایی با حجم بالا، نیاز به عملکرد پایدار و دقت بالا، نقش کلیدی ایفا می‌کنند.

ویژگی‌های برجسته پی ال سی S7-400 زیمنس

1. قدرت پردازشی بالا: S7-400 مناسب برای طیف وسیعی از نیازهای صنعتی از سطح متوسط تا پیشرفته است. با بهره‌گیری از CPUهایی با توان پردازشی متنوع و قابلیت گسترش بالا، این سیستم توانایی پاسخگویی به پیچیده‌ترین وظایف کنترلی را دارد.

2. معماری ماژولار و قابل توسعه: طراحی ماژولار به کاربران امکان می‌دهد سیستم را متناسب با نیاز پروژه تنظیم کرده و در صورت افزایش حجم کار، آن را بدون دردسر گسترش دهند.

3. قابلیت Multicomputing: با استفاده از چند CPU به‌صورت هم‌زمان در یک دستگاه مرکزی، امکان تفکیک وظایف پیچیده مانند کنترل حلقه باز، پردازش داده یا مدیریت ارتباطات فراهم می‌شود. هر CPU می‌تواند ورودی/خروجی‌های محلی مخصوص به خود داشته باشد.

4. ارتباطات پیشرفته: پشتیبانی از خطوط ارتباطی متعدد و پرسرعت برای HMI، برنامه‌نویسی، کنترل حرکت، فیلدباس I/O و حتی ارتباط با سیستم‌های MES/ERP یا اینترنت از طریق PROFIBUS و PROFINET از جمله مزایای برجسته این سیستم است.

5. ابزار مهندسی یکپارچه: پیکربندی و برنامه‌نویسی از طریق ابزارهای SIMATIC و زبان‌های سطح بالایی مانند SCL، همراه با محیط‌های گرافیکی برای ساختارهای ترتیبی و نمودارهای حالت، موجب صرفه‌جویی چشمگیر در زمان مهندسی می‌شود.

S7-400H – اتوماسیون افزونه برای کاربردهای حساس

برای پروژه‌هایی که هیچ جایی برای توقف یا خطا وجود ندارد، S7-400H با معماری افزونه و طراحی مقاوم‌شده، بهترین انتخاب است. این سیستم با قابلیت Hot Standby، در صورت بروز خطا، بدون هیچ وقفه‌ای کنترل را به واحد پشتیبان منتقل می‌کند. طراحی دوگانه، پشتیبانی از I/O افزونه یا استاندارد و قابلیت ترکیب با سیستم‌های ET 200SP HA، حداکثر دسترس‌پذیری را تضمین می‌کند.

S7-400F/FH – اتوماسیون ایمن برای محیط‌های پرریسک

اگر پروژه نیاز به سطح ایمنی بالا دارد، S7-400F/FH با تطابق کامل با استانداردهای بین‌المللی ایمنی نظیر SIL 3 و Cat. 4، راهکار ایده‌آل است. این سیستم از ماژول‌های ایمن ET 200، ارتباط ایمن از طریق PROFIsafe، و همچنین ترکیب ماژول‌های استاندارد و ایمن در یک ساختار بهره می‌برد – بدون نیاز به سیم‌کشی اضافه.

کاربردهای پی ال سی S7-400 زیمنس

S7-400 به‌عنوان یک PLC قدرتمند، گزینه‌ای ایده‌آل برای کاربردهایی در محدوده‌ی عملکردی متوسط تا پیشرفته است. طراحی ماژولار، بدون فن، قابلیت گسترش بالا، امکانات گسترده ارتباطی و شبکه‌ای، پیاده‌سازی ساده ساختارهای توزیع‌شده و کاربری آسان، همگی این سیستم را به انتخابی هوشمندانه برای نیازهای پیچیده و حیاتی تبدیل کرده‌اند.

حوزه‌های کاربردی S7-400:

صنعت خودروسازی (مانند خطوط مونتاژ)
ساخت ماشین‌آلات صنعتی و تجهیزات خاص
سیستم‌های انبارداری و لجستیک
صنایع فولاد و فلزات سنگین
سیستم‌های مدیریت ساختمان (BMS)
تولید و توزیع برق
صنایع کاغذ، چاپ و بسته‌بندی
صنایع چوب و نجاری صنعتی
صنایع غذایی و نوشیدنی
مهندسی فرایند، مانند آب و فاضلاب
صنایع شیمیایی و پتروشیمی
ابزار دقیق و کنترل فرآیند
ماشین‌آلات بسته‌بندی
صنعت داروسازی

S7-400H – اتوماسیون افزونه برای فرآیندهای حیاتی

در بسیاری از حوزه‌های صنعتی، عدم توقف سیستم (High Availability) و تحمل خطا (Fault Tolerance) به الزامی حیاتی تبدیل شده‌اند—به‌ویژه در صنایعی که وقفه در تولید می‌تواند میلیون‌ها تومان زیان وارد کند. در این موارد، فقط سیستم‌های افزونه هستند که می‌توانند تضمین لازم را فراهم کنند.

S7-400H با طراحی افزونه و مقاومت در برابر خرابی اجزای کنترلی، همچنان به عملکرد خود ادامه می‌دهد. این ویژگی، آن را برای کاربردهای زیر ایده‌آل می‌سازد:

کاربردهای S7-400H:

فرایندهایی با هزینه‌ی بالای راه‌اندازی مجدد در صورت خرابی (به‌ویژه در صنایع فرایندی)
سیستم‌هایی که توقف آن‌ها منجر به هزینه‌های سنگین یا اتلاف مواد باارزش می‌شود (مانند صنایع دارویی)
کاربردهای بدون نظارت انسانی
تأسیساتی با محدودیت در نگهداری و نیروی فنی

S7-400F/FH – سیستم ایمن برای فرآیندهای حساس

در تأسیساتی که نیاز به ایمنی عملکردی دارند—جایی که حتی کوچک‌ترین خطا می‌تواند تهدیدی برای جان انسان یا محیط‌زیست باشد—سیستم S7-400F/FH راهکاری مطمئن ارائه می‌دهد.

دو نسخه اصلی این سیستم:

S7-400F: سیستم ایمن (Fail-safe) که در صورت بروز خطا، فرایند را به‌صورت ایمن متوقف می‌کند.
S7-400FH: سیستم ایمن و افزونه که در صورت خرابی بخش‌هایی از سیستم، کنترل توسط بخش‌های جایگزین ادامه می‌یابد—بدون توقف در تولید.

طراحی ماژولار و پیشرفته در سیستم‌های پی ال سی S7-400 زیمنس

پی ال سی های S7-400 زیمنس در سه نسخه اصلی ارائه می‌شوند که هر یک برای اهداف و سطوح مختلف ایمنی و در دسترس‌پذیری طراحی شده‌اند:

S7-400: کنترلر پرقدرت برای کاربردهای صنعتی سطح متوسط تا پیشرفته با طراحی ماژولار و بدون فن.
S7-400H: سیستم اتوماسیون مقاوم در برابر خطا با معماری افزونه برای نیازهای بالا به ایمنی و در دسترس‌پذیری.
S7-400F/FH: سیستم ایمن و در صورت نیاز افزونه، مناسب برای تأسیساتی با نیاز به ایمنی عملکردی (Functional Safety).

اجزای اصلی در طراحی سیستم پی ال سی S7-400 زیمنس

ماژول‌های سیگنال (SM): برای ورودی/خروجی‌های دیجیتال (DI/DO) و آنالوگ (AI/AO).

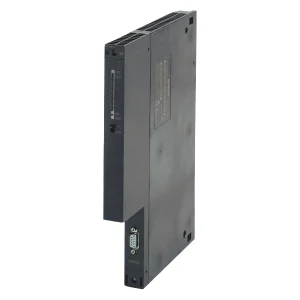

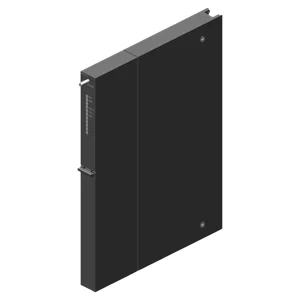

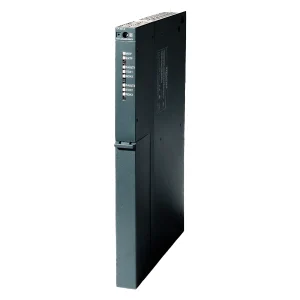

پردازنده‌های ارتباطی (CP): جهت اتصال به باس‌ها، ارتباط نقطه به نقطه (Point-to-Point) و شبکه‌های صنعتی.

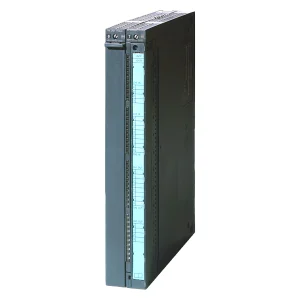

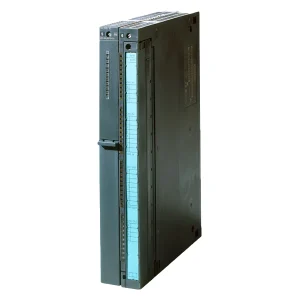

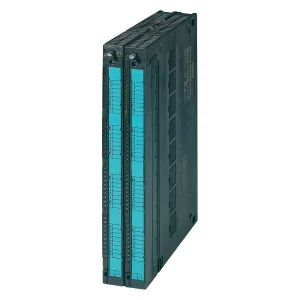

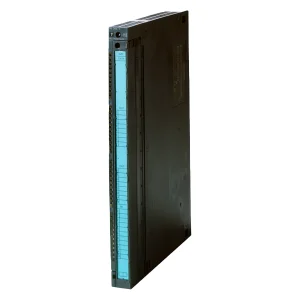

ماژول‌های عملکردی (FM): ویژه کارهای پیچیده مانند شمارش، موقعیت‌یابی، و کنترل دقیق خروجی.
ماژول‌های رابط (IM): برای اتصال کنترلر مرکزی به واحدهای گسترشی (EUs). تا 21 واحد گسترش می‌تواند متصل شود.
سازگاری با سیستم S5: ماژول‌های I/O و ماژول‌های خاص سری S5 (مدل‌های 115U، 135U، 155U) نیز با استفاده از ماژول‌های رابط، قابل استفاده هستند.
ماژول تغذیه (Power Supply – PS): برای اتصال به ولتاژهای 120/230 ولت AC یا 24 ولت DC. این ماژول همیشه در اسلات اول سیستم قرار می‌گیرد.
واحد پردازنده مرکزی (CPU):
- دارای رابط PROFIBUS DP و در برخی مدل‌ها، رابط PROFINET.
- قابلیت اتصال تا 125 گره PROFIBUS و تا 256 دستگاه PROFINET IO.
- پشتیبانی از چندپردازشی (Multicomputing) برای افزایش عملکرد.
- چرخه‌های سریع پردازشی و پاسخ‌دهی دقیق در سیستم‌های حساس.
