IO-Link چیست و کاربرد آن در سیستمهای زیمنس
IO-Link چیست و کاربرد آن در سیستمهای زیمنس

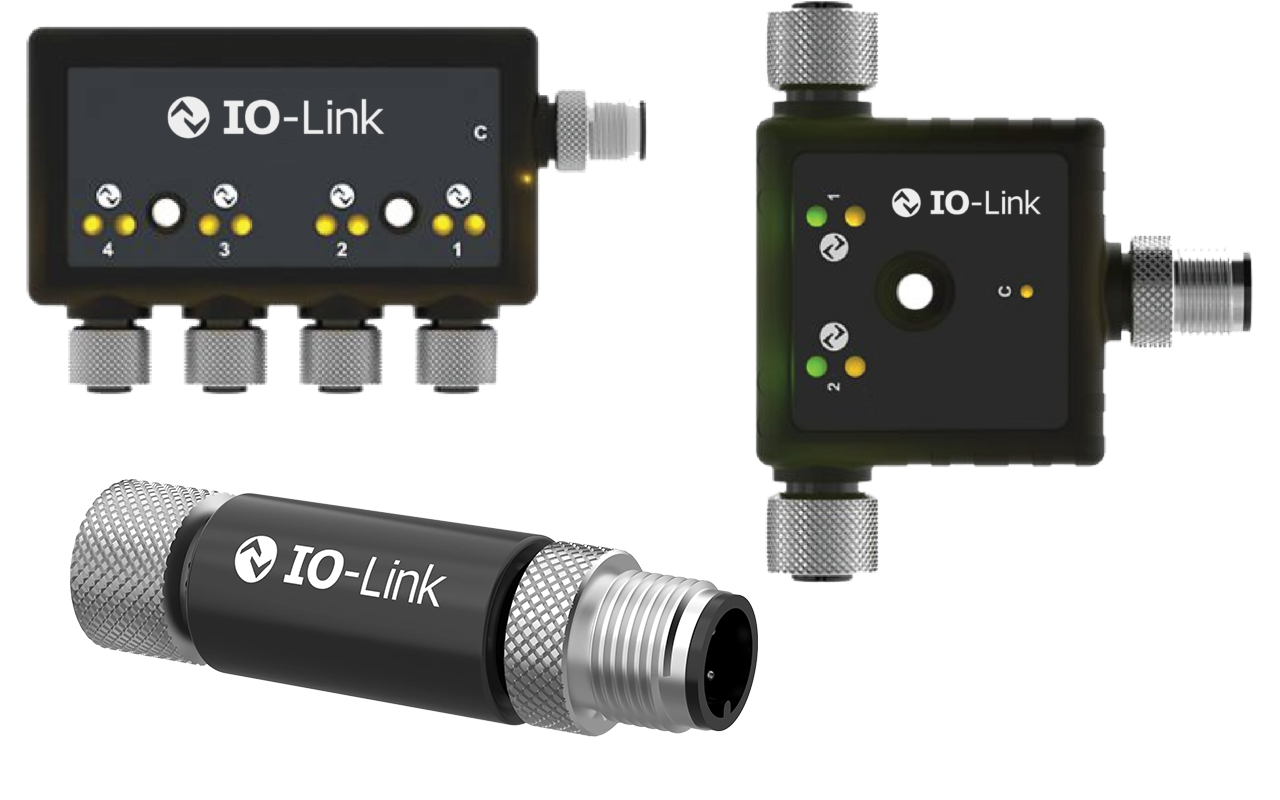

IO-Link یک استاندارد ارتباط نقطهبهنقطه برای تجهیزات میدان هوشمند در سبد شبکههای صنعتی زیمنس است که امکان تبادل دادههای فرآیندی، پارامتردهی و تشخیص وضعیت را فراهم میکند. این پروتکل مکمل شبکههای فیلدباس و Ethernet صنعتی است و در معماری Totally Integrated Automation (TIA) زیمنس امکان اتصال سنسورها و عملگرهای هوشمند را بدون نیاز به سختافزار پیچیده فراهم میآورد.
IO-Link بهویژه برای تجهیزات ساده و متوسط که نیاز به انتقال دادههای تشخیصی دارند طراحی شده است و جمعآوری اطلاعات از سطح میدان تا PLC و سیستمهای SCADA/MES را تسهیل میکند.
مبانی استاندارد و ساختار پروتکل
IO-Link مطابق با استاندارد IEC 61131-9 تعریف شده است. ساختار ارتباطی آن مبتنی بر مدل Master/Device است:
- IO-Link Master: مدیریت ارتباط و تبادل داده با تجهیزات میدان و تبدیل دادهها به شبکه بالادستی.
- IO-Link Device: سنسورها، عملگرها یا تجهیزات هوشمند که دادههای فرآیندی و تشخیصی را ارسال میکنند.
چرخههای داده شامل Cyclic Process Data برای انتقال دادههای کنترلی و Acyclic Parameter Data برای تنظیم و پارامتردهی تجهیزات است.
لایه فیزیکی و رسانه انتقال
IO-Link از کابل سه سیمه استاندارد استفاده میکند:
- یک رشته برای توان (+24 V DC)
- دو رشته برای انتقال داده
- طول استاندارد کابل: تا 20m، امکان افزایش با استفاده از کابلهای تقویتکننده یا Hubهای IO-Link
این لایه فیزیکی ساده، نصب سریع و انعطافپذیری بالا در اتصالات نقطهبهنقطه را امکانپذیر میکند.
عملکرد و ویژگیهای زمانی
نرخ انتقال داده در IO-Link بین 4.8Kbit/s تا 230Kbit/s متغیر است. زمان چرخه و زمان پاسخ بسیار کوتاه است و برای کاربردهای سطح میدان، ماشینسازی و خطوط مونتاژ مناسب است.
همچنین IO-Link امکان تشخیص خودکار خطا در کابل، سنسورها و تجهیزات متصل را فراهم میکند و میتواند اطلاعات تشخیصی را بهصورت پیوسته به Master گزارش دهد.
ویژگیهای هوشمند و پارامتردهی مرکزی
یکی از مزایای کلیدی IO-Link، پارامتردهی مرکزی تجهیزات از طریق Master است:
- امکان تغییر پارامترهای سنسورها و عملگرها بدون نیاز به دسترسی فیزیکی
- جمعآوری اطلاعات وضعیت و دادههای تشخیصی
- اتصال به PLCها و سیستمهای SCADA/MES برای مدیریت دارایی و نگهداری پیشگیرانه
این قابلیتها بهرهبرداری و نگهداری سیستم را بهینه و زمان توقف را کاهش میدهند.
تجهیزات مرجع زیمنس در IO-Link
اکوسیستم زیمنس برای IO-Link شامل موارد زیر است:
- IO-Link Master و Gateway برای اتصال به PROFINET یا PROFIBUS
- تجهیزات میدان IO-Link شامل سنسورها، عملگرها، شیرها و ماژولهای I/O
- یکپارچگی با PLCهای SIMATIC و پنلهای HMI
این تجهیزات امکان پیادهسازی شبکههای نقطهبهنقطه هوشمند و جمعآوری دادههای تشخیصی را فراهم میکنند.
مهندسی، تشخیص و نگهداری
مهندسی IO-Link در TIA Portal انجام میشود:
- پیکربندی Master و Deviceها
- تشخیص خطا و مانیتورینگ وضعیت تجهیزات
- امکان تعویض تجهیزات بدون توقف و بدون نیاز به مهندس برای پارامتردهی
این ویژگیها زمان راهاندازی و نگهداری سیستم را بهطور چشمگیری کاهش میدهند.
کاربرد های IO-Link در صنعت
1. خطوط مونتاژ و ماشینسازی: IO-Link امکان اتصال سنسورها و عملگرهای هوشمند در ماشینها و خطوط مونتاژ را فراهم میکند و جمعآوری دادههای تشخیصی را ممکن میسازد.
2. صنایع فرآیندی: در صنایع شیمیایی و غذایی، IO-Link امکان اتصال تجهیزات اندازهگیری و حسگرهای هوشمند با جمعآوری دادههای فرآیندی را فراهم میکند.
3. نگهداری پیشگیرانه و مدیریت داراییها: با استفاده از دادههای تشخیصی IO-Link، سیستمهای نگهداری پیشگیرانه و مدیریت دارایی میتوانند عملکرد تجهیزات را پایش کرده و از خرابیهای ناگهانی جلوگیری کنند
جدول مشخصات فنی
سوالات متداول درباره IO-Link
1. IO-Link برای چه نوع تجهیزات مناسب است؟ برای سنسورها و عملگرهای هوشمند سطح میدان که نیاز به تبادل دادههای فرآیندی و تشخیصی دارند.
2. آیا IO-Link میتواند جایگزین PROFINET یا PROFIBUS شود؟ خیر. IO-Link مکمل این شبکهها در سطح میدان است و برای اتصال تجهیزات هوشمند نقطهبهنقطه استفاده میشود.
3. حداکثر طول کابل در IO-Link چقدر است؟ حداکثر 20 متر، اما با استفاده از Hub یا تکرارکننده میتوان این طول را افزایش داد.
3. آیا پارامتردهی از راه دور امکانپذیر است؟ بله. تمام تجهیزات IO-Link از طریق Master قابل پارامتردهی و تنظیم هستند.
