شبکه های صنعتی زیمنس از اترنت تا تله کنترل

زمان مطالعه: 4 دقیقه

شبکه های صنعتی زیمنس از اترنت تا تله کنترل

در معماری اتوماسیون صنعتی مدرن، ارتباطات نقش ستون فقرات تبادل داده بین سطوح مختلف سیستم را ایفا می‌کند. زیمنس با مفهوم Totally Integrated Automation (TIA) یک چارچوب یکپارچه برای مهندسی، بهره‌برداری، نگهداری و توسعه سیستم‌های اتوماسیون ارائه می‌دهد که در آن، ارتباطات صنعتی به‌صورت بومی و استاندارد در تمام لایه‌ها تعبیه شده است.

نمایندگی زیمنس در ایران مجموعه‌ای کامل از پروتکل‌ها، تجهیزات شبکه، نرم‌افزارهای مهندسی و ابزارهای تشخیصی را فراهم می‌کند که امکان پیاده‌سازی ارتباط ایمن، مقیاس‌پذیر و پایدار را از سطح حسگر تا سطح مدیریت سازمانی فراهم می‌سازد.

دسته بندی سیستم‌های ارتباط صنعتی زیمنس

زیمنس سیستم‌های ارتباط صنعتی خود را در دسته‌های زیر طبقه‌بندی می‌کند:

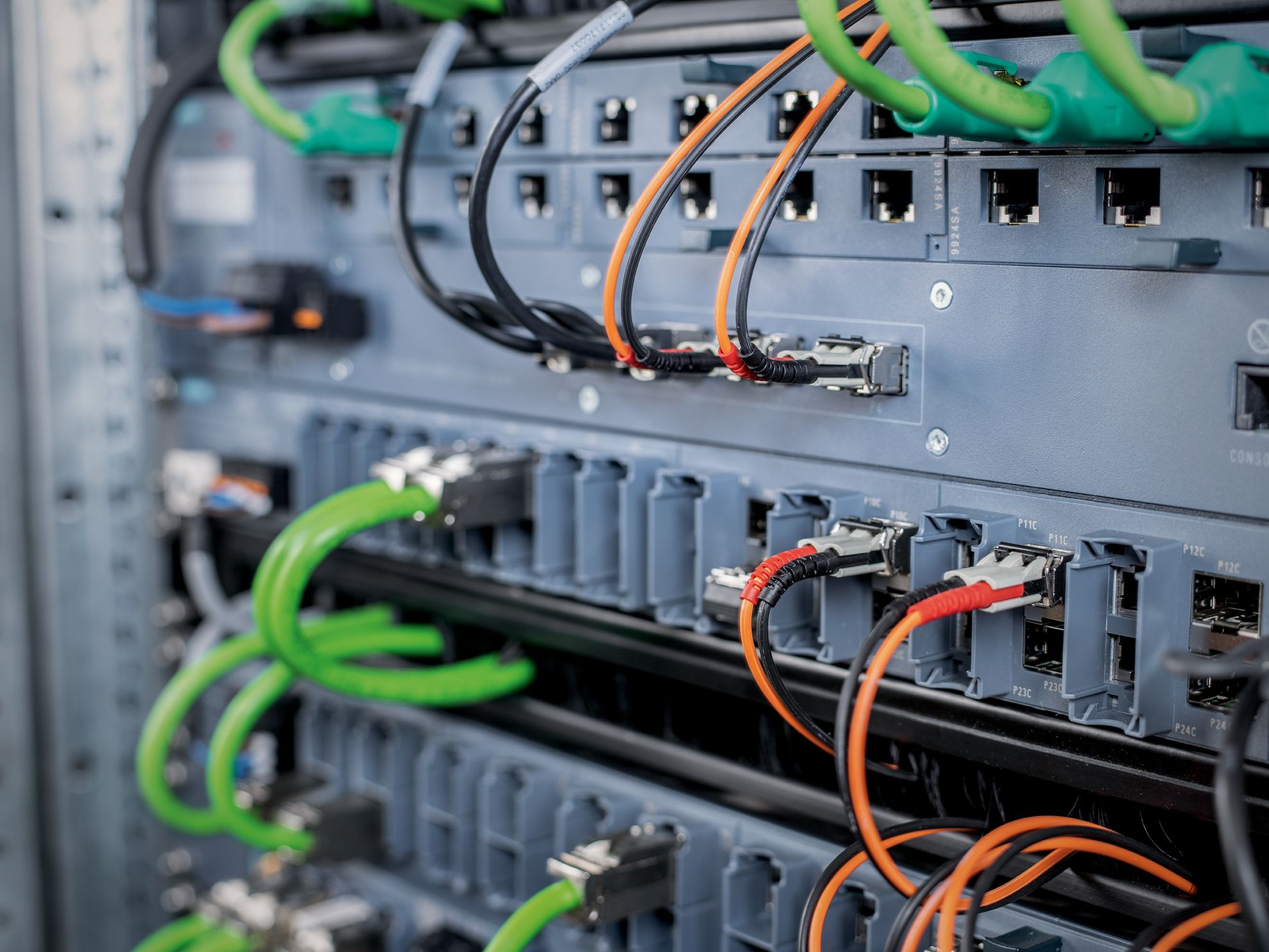

• اترنت صنعتی (Industrial Ethernet) (مطابق IEEE 802.3)
• PROFINET (استاندارد IEC 61158/61784 مبتنی بر اترنت صنعتی)
• PROFIBUS (DP و PA)
• AS-Interface (AS-i)
• IO-Link
• ارتباطات بی‌سیم صنعتی (Industrial Wireless Communication)
• Telecontrol ارتباطات راه‌دور صنعتی (Industrial Remote Communication)

هر یک از این سیستم‌ها برای پوشش سطح مشخصی از معماری اتوماسیون و نوع خاصی از کاربرد صنعتی طراحی شده‌اند و در قالب یک اکوسیستم یکپارچه قابل استفاده هستند.

لایه‌های ارتباطی در معماری اتوماسیون

ارتباطات صنعتی در معماری زیمنس به‌صورت لایه‌ای سازمان‌دهی می‌شود:

1. سطح حسگر/ عملگر (Field Level)

در این سطح، ارتباط مستقیم با سنسورها، عملگرها و تجهیزات ساده میدان انجام می‌شود. پروتکل‌هایی مانند AS-Interface و IO-Link به‌طور خاص برای این سطح طراحی شده‌اند و امکان اتصال اقتصادی، ساده و قابل تشخیص را فراهم می‌کنند.

2. سطح کنترل (Control Level)

در این سطح، کنترلرهای PLC، سیستم‌های Motion Control و درایوها قرار دارند. PROFINET و PROFIBUS DP اصلی‌ترین پروتکل‌های مورد استفاده در این لایه هستند و ارتباط real-time و deterministic را تضمین می‌کنند.

3. سطح مانیتورینگ و مدیریت (SCADA / MES / ERP)

در این سطح، ارتباطات با سیستم‌های مانیتورینگ، مدیریت تولید و سیستم‌های سازمانی انجام می‌شود. اترنت صنعتی (Industrial Ethernet) و پروتکل‌های مبتنی بر TCP/IP نقش کلیدی در این لایه دارند و امکان یکپارچگی با فناوری‌های IT را فراهم می‌کنند.

مقایسه فنی شبکه‌ها و پروتکل‌ها

انتخاب شبکه صنعتی مناسب مستلزم مقایسه دقیق پارامترهای فنی زیر است:

• نرخ انتقال داده (Data Rate)
• تعداد نود قابل پشتیبانی (Number of Nodes)
• توپولوژی شبکه (Topology)
• حداکثر طول شبکه (Network Length)
• پشتیبانی از ایمنی عملکردی (Functional Safety)
• نوع کاربرد صنعتی (Discrete, Process, Infrastructure)

ویژگی فنی	Industrial Ethernet	PROFINET	PROFIBUS DP	AS-Interface (AS-i)	IO-Link
نرخ داده	10/100 Mbit/s تا 1/10 Gbit/s	100 Mbit/s	9.6 Kbit/s تا 12 Mbit/s	31.25 Kbit/s	مبتنی بر SIO
چرخه ارسال داده	وابسته به بار شبکه	Real-Time و Deterministic	وابسته به تنظیمات	4.8 / 38.4 Kbit/s یا SIO	نقطه‌به‌نقطه
حداکثر تعداد نود	بیش از 1000	125	125	62	2
طول شبکه	تا 100 متر (الکتریکی) تا 5km فیبر نوری چندحالته تا 120km تک‌حالته	مشابه Ethernet صنعتی	تا 10km با تکرارکننده	تا 20 متر	نقطه‌به‌نقطه
توپولوژی	خطی، درختی، حلقوی، ستاره‌ای	خطی، درختی، حلقوی، ستاره‌ای	خطی، درختی، ستاره‌ای	خطی، درختی، ستاره‌ای	نقطه‌به‌نقطه
تغذیه تجهیزات میدان	24V DC مجزا یا PoE	24V DC مجزا	24V DC مجزا یا هیبریدی	داده و توان روی یک کابل	تغذیه از Master
پشتیبانی ایمنی عملکردی	PROFIsafe تا SIL3 / PL e	PROFIsafe تا SIL3 / PL e	PROFIsafe تا SIL3 / PL e	ASIsafe تا SIL3 / PL e	—

کاربرد شبکه های صنعتی

1. خطوط تولید گسسته: در ماشین‌سازی، مونتاژ و خطوط تولید گسسته، نیاز به چرخه‌های کنترلی کوتاه، هم‌زمانی دقیق تجهیزات و تشخیص سریع خطا وجود دارد. PROFINET با پشتیبانی از Real-Time و Isochronous Real-Time و امکان راه‌اندازی سریع تجهیزات (Fast Startup کمتر از 500 ms) گزینه مرجع برای این کاربردها است.

2. صنایع فرآیندی: در صنایع نفت، گاز، پتروشیمی، دارویی و غذایی، ارتباط ایمن در محیط‌های مستعد انفجار و نیاز به انتقال هم‌زمان داده و توان اهمیت دارد. PROFIBUS PA با ساختار مبتنی بر IEC 61158-2 امکان پیاده‌سازی ارتباط intrinsically safe و پایدار را فراهم می‌کند.

3. لجستیک، حمل‌ونقل و سیستم‌های متحرک: در سیستم‌های AGV، انبارهای خودکار، جرثقیل‌ها و پایانه‌های کانتینری، ارتباط بی‌سیم پایدار با تأخیر کم و قابلیت roaming ضروری است. راهکارهای Industrial Wireless LAN مبتنی بر PROFINET و پشتیبان PROFIsafe این نیازها را پوشش می‌دهند.

4. زیرساخت‌های گسترده و شبکه‌های توزیع: در تأسیسات آب و فاضلاب، شبکه‌های برق، خطوط لوله و ایستگاه‌های راه‌دور، دسترسی ایمن، پایدار و قابل مدیریت از راه دور حیاتی است. سیستم‌های Telecontrol و Teleservice زیمنس امکان مانیتورینگ و کنترل هزاران ایستگاه دوردست را با امنیت صنعتی فراهم می‌کنند.

ملاحظات مهندسی در انتخاب شبکه صنعتی

1. مقیاس‌پذیری (Scalability): شبکه باید قابلیت توسعه بدون توقف تولید و بدون تغییر اساسی معماری را داشته باشد. PROFINET و اترنت صنعتی (Industrial Ethernet) به‌طور ذاتی مقیاس‌پذیر هستند.

2. دسترس‌پذیری (Availability): توپولوژی‌های حلقوی با MRP و MRPD در PROFINET امکان افزونگی شبکه و بازیابی سریع بدون توقف را فراهم می‌کنند.

3. تشخیص خطا و نگهداری (Diagnostics & Maintenance): تشخیص یکپارچه دستگاه و شبکه، صفحات وب داخلی تجهیزات و ابزارهای مانیتورینگ مانند SINEMA امکان کاهش زمان توقف و هزینه نگهداری را فراهم می‌کنند.

4. امنیت صنعتی (Industrial Security): استفاده از ماژول‌های امنیتی مانند SCALANCE S، تونل‌های VPN و احراز هویت مبتنی بر استانداردهای IT، حفاظت در برابر دسترسی غیرمجاز و خرابکاری را تضمین می‌کند.

5. ایمنی عملکردی (Functional Safety): پروتکل‌های PROFIsafe و ASIsafe امکان انتقال داده‌های ایمنی و غیرایمنی بر روی یک بستر مشترک را با سطح ایمنی تا SIL3 و PLe فراهم می‌کنند.

سوالات متداول درباره شبکه های صنعتی زیمنس

1. تفاوت اصلی PROFINET و PROFIBUS چیست؟ PROFINET مبتنی بر Ethernet صنعتی است و نرخ داده بالاتر، توپولوژی انعطاف‌پذیرتر و یکپارچگی مستقیم با IT دارد، در حالی که PROFIBUS یک فیلدباس سریال کلاسیک با ساختار master/slave است.

2. چه زمانی AS-Interface انتخاب بهینه است؟ زمانی که تعداد زیادی سنسور و عملگر ساده به‌صورت پراکنده در ماشین وجود دارد و هدف کاهش کابل‌کشی و هزینه نصب است.

3. آیا IO-Link جایگزین فیلدباس است؟ خیر. IO-Link یک رابط نقطه‌به‌نقطه زیر سطح فیلدباس است و مکمل پروتکل‌های بالادستی مانند PROFINET و PROFIBUS محسوب می‌شود.

4. چگونه امنیت ارتباطات راه‌دور تضمین می‌شود؟ از طریق تونل‌های VPN، احراز هویت چندسطحی و رمزنگاری داده‌ها با استفاده از تجهیزات SCALANCE S و SCALANCE M.
